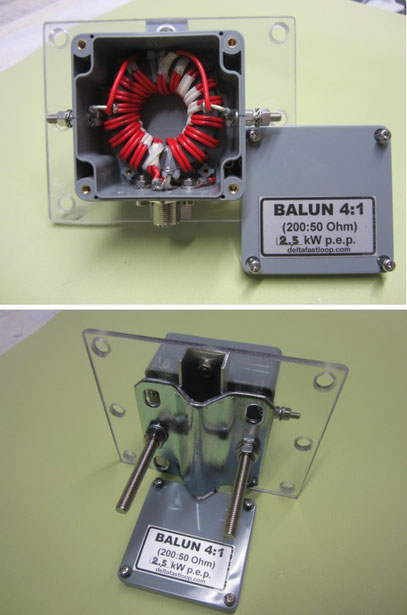

BALUN 4:1 - MEDIUM/HIGH POWER

2,5 kW max (bilanciato - balanced)

Questo BALUN 4:1 trasforma impedenze da 200 a 50 Ohm. E' indicato per potenza non superiore a 2,5 kW SSB entro un livello di ROS di 1,3:1. Per livelli superiori (ROS) o per impiego in CW/DIGImodes necessita ridurre adeguatamente la potenza in trasmissione. E' destinato ad installazioni fisse e la zanca a palo (in dotazione) accomoda diametri da mm 30,00 a mm 50,00. La piastrina è Policarbonato trattato UV.

I fori multipli consentono l'applicazione di Dipoli chiusi (folded), Dipoli doublet, Loop multibanda, terminazione di linee di alimentazione bilanciate (scaletta) con valori di impedenza uguali o prossimi ai 200 Ohm.

La ferrite è di tipo FT240-K (o FT240-61 secondo disponibilità); la circuitazione è composta con cavo di rame argentato con isolamento Teflon; Il connettore SO239 è isolato con Teflon; i pins di collegamento sono di acciaio inox.

Larga banda da 1.8 a 50 MHz.



This BALUN 4:1 transforms impedances from 200 to 50 Ohm. It is indicate for power not exeeding 2,5 kW SSB, with a value of VSWR less than 1,3:1. For higher levels (VSWR) or use in CW/DIGImodes needs adequately reduce the transmission power.

The Balun is designed for fixed installations and the clamp for mast (supplied) is useful for diameters ranging from mm 30,00 to mm 50,00. The Polycarbonate plate is UV treated. The multiples holes allow the application of Folded Dipoles, Doublet Dipoles, multibands Loop, open-wire Lines.

The ferrite is FT240-K (or FT240-61); the wiring is silver-plated copper wire - Teflon covered; the SO239 connector is Teflon insulated; the connecting bolts are stainless-steel.

Wide band from 1.8 to 50 MHz.
